封闭式插板阀

关注次数:        发布时间:2016-07-11

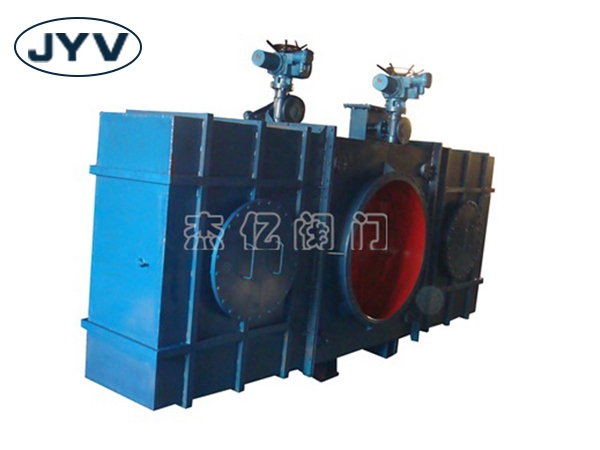

  封闭式插板阀

产品详情


   产品名称:封闭式电动插板阀

产品规格:DN300-DN2800

产品型号:FF941X-0.5

结构特点及用途



本阀为封闭式设计结构,阀体采用全封闭式外壳,操作过程管路的气体不外泄漏,避免了环境的污染,具有较好的坑管道外力强度,电动装置的设置在外部,以维护检查,人员近距离擦操作的安全性能较高,缺点是更换橡胶圈较麻烦。

  本阀在设计上吸收了国外插板阀浮动阀板的特点;压紧传动机构采用齿圈、齿轮梯形螺纹丝杆付同步双向压紧。左右梯 形螺纹丝杆同步压紧的优点是:起动力矩小,螺纹副自锁性好,阀门密封可靠。阀板移动采用销齿传动机构,不易积灰,满足了粉尘多、润滑条件差、工作环境恶劣 的场合使用。

   本阀地面可配置防爆型控制柜,实行现场控制和远距离与PLC系统连接控制,设置距离10米以上。

法兰执行标准:GN/T9115-98

主要性能

公称压力Mpa

0.05

0.1

0.15

0.25

密封试验压力Mpa

0.55

0.11

0.165

0.275

强度试验压力Mpa

0.075

0.15

0.22

0.375

密封材料

丁晴橡胶

硅橡胶

氟橡胶

硬密封

适用温度

-20~100℃

20~200℃

20~300℃

20~400℃

适用介质

空气、煤气含尘煤气

电源电压

380V·AC
