蜗轮盲板阀

关注次数:        发布时间:2016-07-11

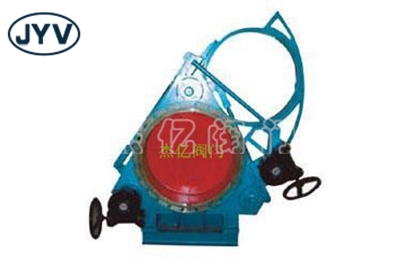

  蜗轮盲板阀

产品详情

产品名称:蜗轮盲板阀,蜗轮式眼镜阀


产品型号:F343CX


产品规格;DN300-DN2000


适用温度:≤120℃,≤200℃ ≤300℃,≤450℃


适用介质:煤气及有毒、有害、易燃气体


产品说明:该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。三根丝杠中上面一根丝杆中间装有盲板,盲板绕该轴心旋转。下面两根丝杠在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封胶圈擦伤。其中一根上装有蜗轮传动机构,实现松开夹紧阀体的目的
