ZFL锥形阀

关注次数:        发布时间:2016-07-11

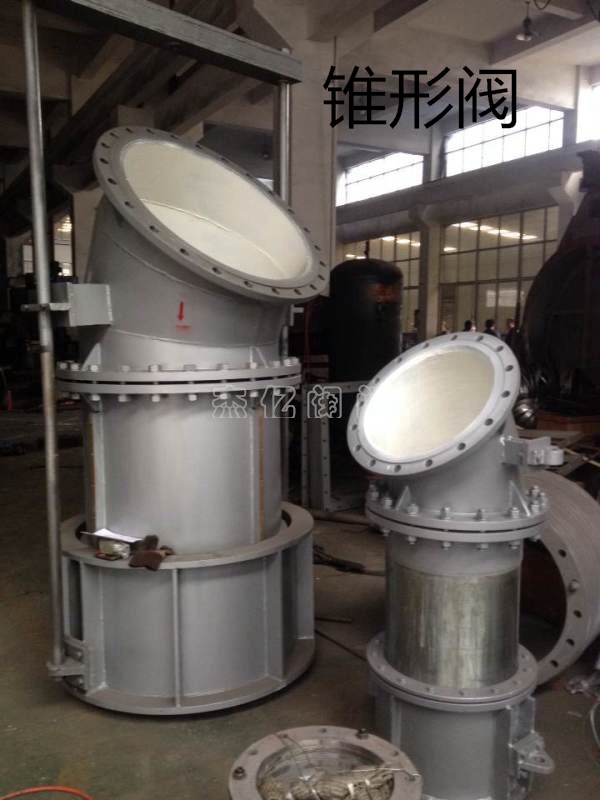

  ZFL锥形阀

产品详情

结构特点及用途:

ZFL型锥形阀阀由埋设官,阀体,套筒,电动装置,丝杆,连杆等几个部份组成,其结构为外套筒形式,即阀体固定。它是采用丝杆螺母绅缩动作,达到阀门的启闭目的。

本阀具有结构简单,重量轻,布置紧凑,操作灵活,维护方便,运行可靠,启闭力小等特点。本阀在泄流时喷出水舌为喇叭状,空中扩散掺气,消能效果好,一般都不用做消能措施,如设置为淹没式出流,側水下的消能也很简单。它广泛应用于水利,水电,水库等工程上。

主要性能:

规格

布置形式

最大开度m

检修时最大开度

设计水头m

最大流量m/s

启闭力kn

电机功率kw

DN 800

45.C

0.40

480

60

13.5

8.7

3

DN 1000

45.C

0.50

700

60

21.0

60

3

DN 1200

45.C

0.58

810

60

30.3

73

4

DN 1400

45.C

0.70

830

60

41.2

84

4

DN 1600

45.C

0.74

930

60

53.8

95

5.5

DN 1800

45.C

0.80

105

60

55.5

105

5.5



ZFL型锥形阀主要外形及连接尺寸表

DN

D

D1

n-d

A

B

B1

L

L1


L2

L3

H

H1

R

重量kg

800

1015

950

24-33

920

1250

830

740

1160


1152

148

1085

150

850

1210

1000

1230

1160

28-36

1260

1500

1250

1460

1930


1400

375

1828

200

1050

2935

1200

1455

1380

32-39

1434

1696

1400

1520

1925


1603

410

1872

200

1250

3200

1400

1675

1590

36-42

1660

1870

1600

1340

2210


1790

437

1894

200

1450

4900

1600

1915

1820

40-48

1866

2100

1700

1530

2130


2150

600

2060

200

1650

6605
