通风蝶阀的特点和结构特征有哪些？

关注次数：发布时间：2023-08-05

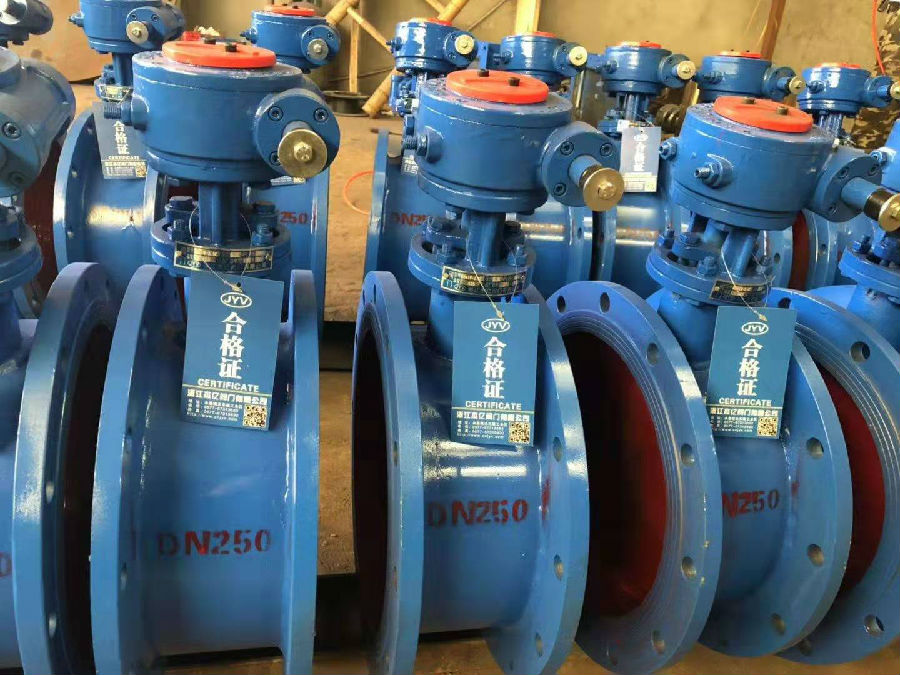

通风蝶阀结构独特，采用优质合金钢板焊接，广泛应用于化工、建材、电站、玻璃、水泥、五金、锅炉等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。

一、通风蝶阀的特点：

1、启闭方便迅速、省力、流体阻力小，操作方便。

2、结构简单，体积小，重量轻。

3、调节通风管道介质流量及控制开关。

4、低压下，可以实现良好的密封。

5、调节性能好。

二、通风蝶阀结构特征：

1、整体结构设计新颖，节能高效。蝶板采用流线型设计，使流体阻力损失小，作业效率高，是节能高效型产品。

2、阀体具有足够的刚强度，抗振能力强。阀体通过支承底座可以将全部垂直载荷和动荷载传给基础，支承底座上的地脚螺栓孔为长圆孔，允许底座有轻微轴向移动，以便于安装、检修。

3、阀杆为通杆结构，安全性能好。经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

4、连接方式多样化，满足不同需求。连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。用户可以根据自己需求，选择适合自己作业的蝶阀。

5、驱动方式可根据工作要求进行选择，方便快捷。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
