气动通风蝶阀与手动通风蝶阀的区别有哪些?

关注次数:         发布时间:2024-06-17

通风蝶阀是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。

下面小编来给大家讲讲手动通风蝶阀与气动通风蝶阀性能区别

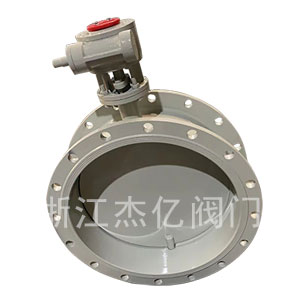

一、手动通风蝶阀由钢板焊接而成,具有结构尺寸短、重量轻、安装方便等特点,该阀驱动力矩小,启闭灵活,操作方便。阀体上设有油密封圈,密封副之间无明显间隙,泄漏率小。蝶板与阀体之间的膨胀间隙较大,能有效防止热膨胀和冷收缩造成的堵塞。该阀门可配备各种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置等。通风蝶阀广泛应用于冶金、化工、电力、建材、矿山等工业管道中对介质气体的控制或调节。手动通风蝶阀是一种结构短、重量轻、安装方便的工业产品。

 手动通风蝶阀主要参数:

公称压力(MPA):0.05Mpa

介质温度:-30℃~-350℃

强度试验:0.1MPa

适用介质:冷热空气、烟气

介质流量:25m/S

泄漏率:3%

手动通风蝶阀的主要特点:

1、设计新颖合理,结构紧凑,重量轻,启闭快。

2、扭矩小,操作方便,省力灵巧。

3、应使用合适的材料,以满足低、中、高介质温度和腐蚀性介质的要求。

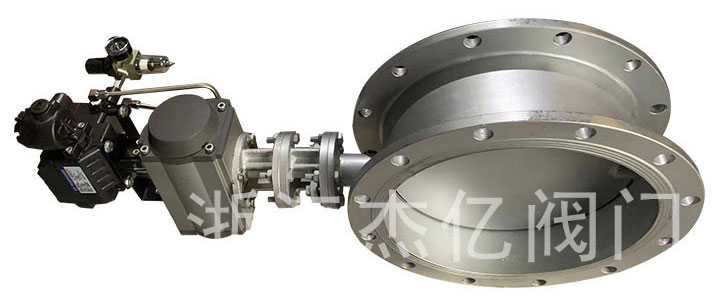

二、气动通风蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

气动通风蝶阀性能参数

公称压力(MPA):≤0.6Mpa

介质温度:≤425℃

强度试验:0.9MPa

适用介质:煤气、含尘气体、烟道气体等

泄漏率:1.5%

气动通风蝶阀特点:

1、设计新颖、合理、结构独特、重量轻、启闭迅速

2、操作力矩小,操作方便,省力灵巧

3、采用适应的材料以满足低、中、高不同介质温度及其腐蚀介质等
