电动通风蝶阀工作原理是什么？

关注次数：发布时间：2024-04-24

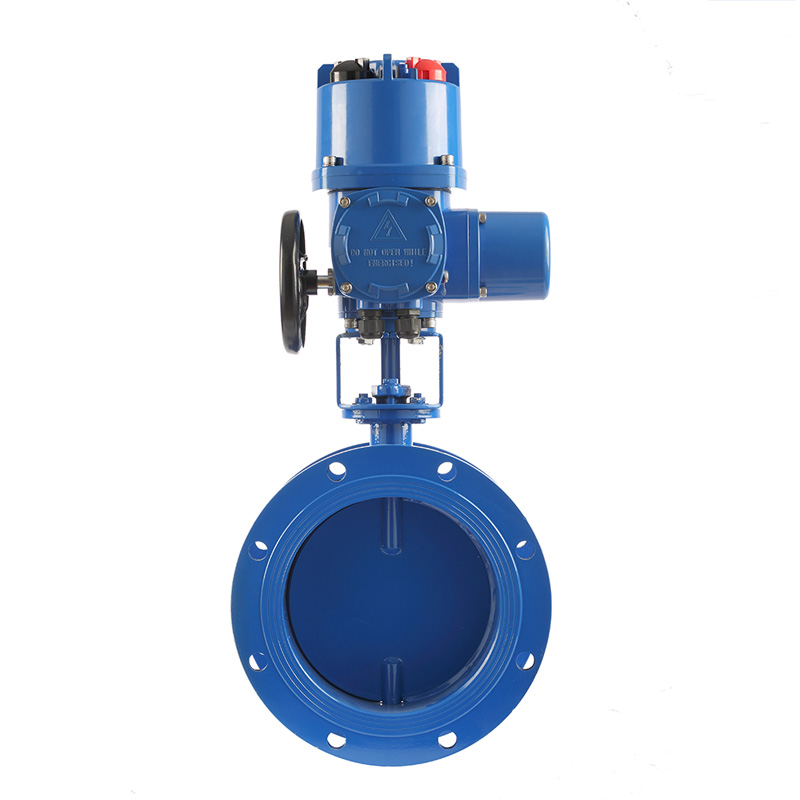

电动通风蝶阀采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

工作原理

本阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。通风蝶阀由电动机带动驱动执行机构，使蝶板在90°范围内自由转动以达到启闭或调节介质流量的目的。

1、采用标准

设计标准：GB/T12238-2008 JB/T8692-1998

法兰联接尺寸：GB/T9115.1-2000

结构长度h：GB/T12221-1989

压力试验：GB/T13927-1992;JB/T9092-1999

2、执行机构

采用新型系列GT型电动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拨叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

①齿轮式双活塞，输出力矩大，体积小。

②气缸选用铝合金材料，重量轻、外形美观。

③可在顶部、底部安装手动操作机构

④齿条式连接可调节开启角度、额定流量。

⑤执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

⑥IS05211标准连接为产品的安装更换提供了方便。、

⑦两端的调节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门同步精度。
